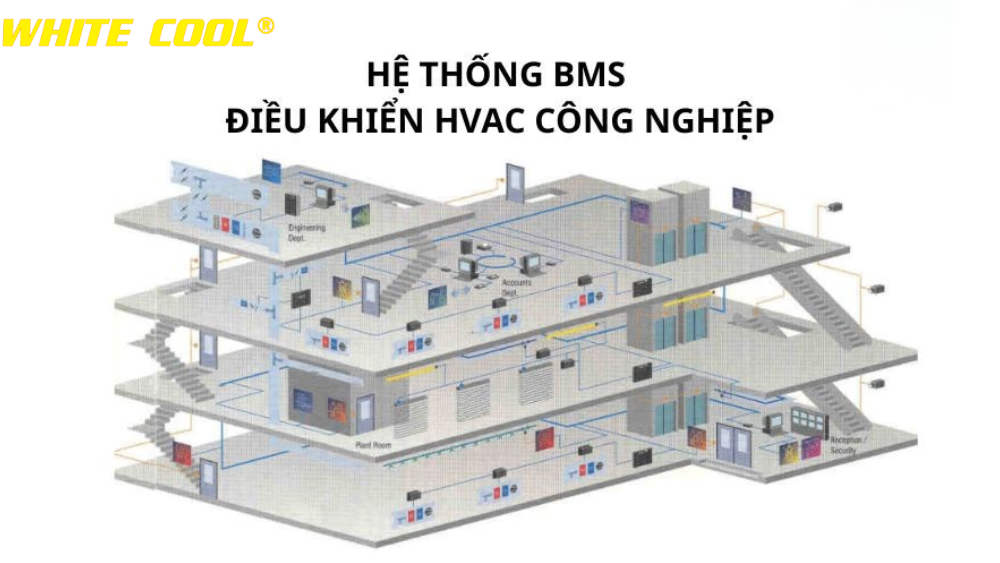

BMS LÀ GÌ VÀ TẠI SAO CẦN KẾT NỐI VỚI CHILLER?

BMS, viết tắt của Building Management System, là hệ thống quản lý tòa nhà cho phép giám sát và điều khiển tập trung nhiều thiết bị kỹ thuật như HVAC, Chiller, bơm nước, AHU, FCU, quạt, hệ thống điện và các thiết bị phụ trợ khác.

Trong một hệ thống Chiller thông thường, bộ điều khiển của máy có nhiệm vụ kiểm soát các thông số vận hành theo chương trình được thiết lập. Tuy nhiên, khi số lượng thiết bị tăng lên hoặc hệ thống cần vận hành theo tải thực tế của toàn bộ công trình, việc chỉ theo dõi từng Chiller riêng lẻ sẽ gây khó khăn cho người vận hành.

Khi Chiller được kết nối với BMS, dữ liệu vận hành của thiết bị có thể được đưa về một giao diện quản lý tập trung. Người vận hành có thể theo dõi trạng thái của hệ thống, phát hiện cảnh báo và thực hiện một số lệnh điều khiển mà không cần kiểm tra từng thiết bị tại vị trí lắp đặt.

Đây cũng là nền tảng quan trọng để doanh nghiệp hướng tới quản lý Chiller thông minh và tối ưu hiệu suất hệ thống HVAC.

BMS KẾT NỐI VỚI CHILLER NHƯ THẾ NÀO?

Về nguyên lý, quá trình kết nối thường được thực hiện thông qua bộ điều khiển của Chiller và giao thức truyền thông. Bộ điều khiển Chiller thu thập dữ liệu từ cảm biến và các thiết bị trong máy, sau đó truyền những dữ liệu cần thiết đến hệ thống BMS.

Có thể hình dung quá trình này theo chuỗi:

Cảm biến và thiết bị Chiller → Bộ điều khiển Chiller → Giao thức truyền thông → BMS → Giao diện giám sát và điều khiển.

Ở chiều ngược lại, BMS có thể gửi các lệnh điều khiển phù hợp về bộ điều khiển Chiller. Chiller tiếp nhận lệnh, kiểm tra các điều kiện vận hành và thực hiện theo logic điều khiển đã được thiết kế.

Điểm quan trọng là BMS không thay thế hoàn toàn bộ điều khiển của Chiller. Bộ điều khiển tại Chiller vẫn đảm nhiệm các chức năng điều khiển và bảo vệ cốt lõi của thiết bị, trong khi BMS đóng vai trò quản lý, giám sát và phối hợp vận hành ở cấp độ hệ thống.

NHỮNG GIAO THỨC NÀO THƯỜNG ĐƯỢC SỬ DỤNG ĐỂ KẾT NỐI CHILLER VỚI BMS?

Tùy vào thương hiệu Chiller, bộ điều khiển và yêu cầu của dự án, hệ thống có thể sử dụng nhiều phương thức giao tiếp khác nhau.

Modbus RTU/Modbus TCP là một trong những giao thức phổ biến trong các hệ thống tự động hóa và quản lý thiết bị HVAC. Chiller có thể truyền các dữ liệu như nhiệt độ nước vào, nhiệt độ nước ra, trạng thái máy, cảnh báo, mã lỗi hoặc các thông số vận hành khác về BMS.

BACnet cũng được sử dụng rộng rãi trong các hệ thống quản lý tòa nhà. Giao thức này được thiết kế cho việc giao tiếp giữa các thiết bị trong hệ thống tự động hóa tòa nhà, giúp BMS có thể trao đổi dữ liệu với Chiller và nhiều thiết bị HVAC khác.

Ngoài ra, một số hệ thống có thể sử dụng LonWorks, Ethernet/IP hoặc giao thức riêng của nhà sản xuất. Trong trường hợp này, việc tích hợp có thể cần thêm gateway hoặc bộ chuyển đổi giao tiếp để BMS và Chiller có thể trao đổi dữ liệu.

Vì vậy, khi thiết kế một hệ thống Chiller có yêu cầu kết nối BMS, việc xác định giao thức truyền thông ngay từ giai đoạn thiết kế là rất quan trọng.

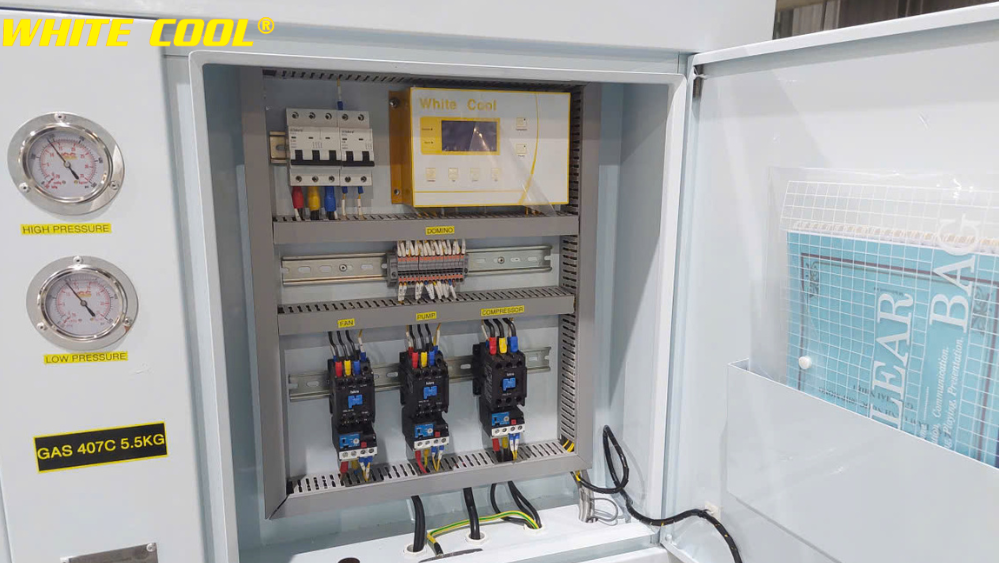

BMS CÓ THỂ GIÁM SÁT NHỮNG THÔNG SỐ NÀO CỦA CHILLER?

Các thông số được đưa lên BMS phụ thuộc vào bộ điều khiển và cấu hình của từng Chiller. Tuy nhiên, một hệ thống thường có thể theo dõi nhiều nhóm dữ liệu khác nhau.

Về trạng thái hoạt động, BMS có thể hiển thị Chiller đang chạy hay dừng, chế độ vận hành, trạng thái sẵn sàng và các tín hiệu cảnh báo.

Về nhiệt độ, hệ thống có thể theo dõi nhiệt độ nước vào, nhiệt độ nước ra và những thông số liên quan đến quá trình trao đổi nhiệt. Đây là nhóm dữ liệu quan trọng để đánh giá khả năng đáp ứng tải lạnh của hệ thống.

Về vận hành, BMS có thể nhận dữ liệu liên quan đến tải máy, số giờ hoạt động, trạng thái máy nén, bơm và một số thiết bị phụ trợ tùy theo cấu hình.

Đặc biệt, các tín hiệu cảnh báo và lỗi có thể được truyền về BMS. Khi Chiller phát sinh tình trạng bất thường, người vận hành có thể nhận biết nhanh hơn và xác định khu vực cần kiểm tra.

BMS CÓ THỂ ĐIỀU KHIỂN CHILLER KHÔNG?

Có, nhưng mức độ điều khiển phụ thuộc vào thiết kế của Chiller và phạm vi tích hợp được thống nhất trong dự án.

Ở mức cơ bản, BMS có thể gửi lệnh Start/Stop cho Chiller. Ở những hệ thống được thiết kế tích hợp sâu hơn, BMS có thể phối hợp điều khiển nhiều Chiller theo nhu cầu tải lạnh của công trình.

Ví dụ, khi nhu cầu làm lạnh tăng, BMS có thể sử dụng logic điều khiển để đưa thêm Chiller vào vận hành. Khi tải giảm, hệ thống có thể giảm số lượng Chiller đang hoạt động nhằm hạn chế việc thiết bị chạy không cần thiết.

Tuy nhiên, các chức năng bảo vệ quan trọng của Chiller vẫn cần được xử lý tại bộ điều khiển của chính thiết bị. Điều này giúp đảm bảo Chiller không thực hiện những trạng thái vận hành không an toàn chỉ vì một lệnh điều khiển từ hệ thống quản lý bên ngoài.

KẾT NỐI BMS GIÚP CHILLER TIẾT KIỆM NĂNG LƯỢNG NHƯ THẾ NÀO?

Một trong những giá trị lớn nhất của việc tích hợp BMS với Chiller là khả năng tối ưu vận hành theo nhu cầu thực tế.

Nếu nhiều Chiller hoạt động mà không có sự phối hợp, hệ thống có thể xảy ra tình trạng thiết bị chạy dư công suất hoặc phân bổ tải chưa hợp lý. Khi BMS thu thập dữ liệu từ Chiller và các thiết bị liên quan, hệ thống có thể sử dụng những dữ liệu này để xây dựng chiến lược vận hành phù hợp hơn.

Chẳng hạn, thay vì duy trì tất cả Chiller cùng hoạt động, hệ thống có thể ưu tiên số lượng máy phù hợp với tải lạnh tại từng thời điểm. Đồng thời, việc theo dõi nhiệt độ nước cấp, nước hồi và trạng thái thiết bị giúp người vận hành đánh giá được hiệu quả vận hành của hệ thống.

Tuy nhiên, BMS không tự động đảm bảo tiết kiệm năng lượng. Hiệu quả thực tế còn phụ thuộc vào thiết kế hệ thống lạnh, lựa chọn Chiller, hiệu suất máy nén, bơm, tháp giải nhiệt, chiến lược điều khiển và chất lượng commissioning.

NHỮNG YẾU TỐ CẦN LƯU Ý KHI THIẾT KẾ CHILLER CÓ KẾT NỐI BMS

Để việc tích hợp diễn ra thuận lợi, yêu cầu BMS nên được xác định ngay từ giai đoạn thiết kế Chiller.

Trước hết, cần xác định giao thức truyền thông mà hệ thống BMS của dự án sử dụng. Từ đó lựa chọn bộ điều khiển hoặc module giao tiếp phù hợp cho Chiller.

Tiếp theo là xác định danh sách điểm dữ liệu – Point List. Đây là phần rất quan trọng vì không phải mọi thông số trong Chiller đều nhất thiết phải đưa lên BMS. Cần thống nhất rõ những dữ liệu cần giám sát, cảnh báo và điều khiển.

Bên cạnh đó, cần xác định phạm vi điều khiển giữa BMS và Chiller. Các chức năng liên quan đến an toàn và bảo vệ thiết bị cần được ưu tiên xử lý bởi bộ điều khiển Chiller.

Cuối cùng, sau khi hoàn thiện kết nối, cần thực hiện kiểm tra tín hiệu và commissioning để đảm bảo dữ liệu hiển thị trên BMS chính xác và các lệnh điều khiển hoạt động đúng theo thiết kế.

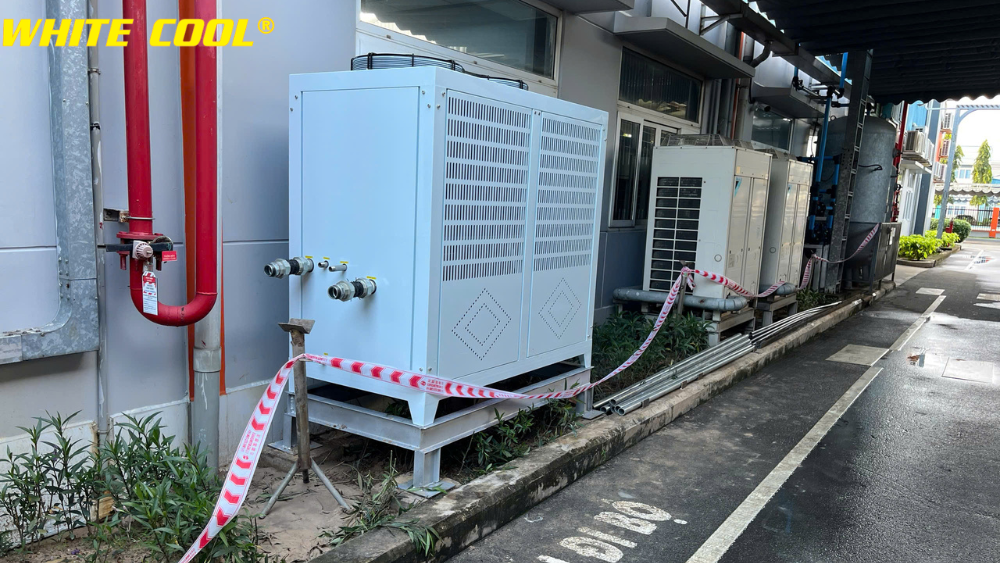

WHITE COOL VÀ KHẢ NĂNG TÍCH HỢP CHILLER VỚI HỆ THỐNG QUẢN LÝ TRUNG TÂM

Đối với Chiller White Cool, khả năng tích hợp điều khiển và giám sát là một trong những yếu tố có thể được xem xét ngay từ giai đoạn thiết kế hệ thống.

White Cool hướng đến việc phát triển các dòng Chiller công nghiệp phù hợp với nhu cầu thực tế của doanh nghiệp Việt, trong đó cấu hình điều khiển có thể được xây dựng theo yêu cầu của từng dự án.

Khi doanh nghiệp có yêu cầu kết nối Chiller với BMS, các thông tin như giao thức truyền thông, danh sách điểm dữ liệu, phạm vi giám sát, tín hiệu cảnh báo và yêu cầu điều khiển có thể được xác định trước để đội ngũ kỹ thuật lựa chọn cấu hình phù hợp.

Điều này đặc biệt hữu ích đối với các dự án nhà máy, hệ thống HVAC công nghiệp hoặc công trình có nhiều Chiller cần quản lý tập trung.

Thay vì chỉ lựa chọn một chiếc Chiller dựa trên công suất lạnh, doanh nghiệp có thể xem xét toàn bộ hệ thống Chiller – điều khiển – BMS – thiết bị phụ trợ ngay từ đầu. Cách tiếp cận này giúp hệ thống có khả năng mở rộng và thuận tiện hơn trong quá trình vận hành lâu dài.

KẾT LUẬN

BMS kết nối với Chiller thông qua bộ điều khiển và các giao thức truyền thông phù hợp, cho phép dữ liệu vận hành của Chiller được đưa về hệ thống quản lý tập trung. Tùy cấu hình, BMS có thể giám sát trạng thái, nhiệt độ, cảnh báo và nhiều thông số vận hành, đồng thời gửi một số lệnh điều khiển đến Chiller.

Tuy nhiên, hiệu quả của việc tích hợp không chỉ nằm ở giao thức truyền thông. Một hệ thống BMS – Chiller hoạt động hiệu quả cần được tính toán từ khâu thiết kế, lựa chọn bộ điều khiển, xây dựng Point List, xác định logic điều khiển cho đến commissioning.

Với doanh nghiệp đang đầu tư Chiller công nghiệp, hệ thống HVAC hoặc nhà máy có yêu cầu quản lý tập trung, việc lựa chọn Chiller có khả năng tích hợp BMS ngay từ đầu sẽ giúp thuận lợi hơn cho quá trình quản lý và mở rộng hệ thống trong tương lai.

White Cool – Chiller Việt – Trí tuệ Việt cung cấp các giải pháp Chiller hướng đến nhu cầu vận hành thực tế của doanh nghiệp, đồng thời có thể trao đổi và tư vấn cấu hình điều khiển, giám sát và tích hợp theo yêu cầu của từng dự án.

Nếu doanh nghiệp của bạn đang cần thiết kế Chiller có kết nối BMS, lựa chọn cấu hình Chiller cho nhà máy hoặc tư vấn giải pháp làm lạnh nước công nghiệp, hãy liên hệ White Cool để được đội ngũ kỹ thuật trao đổi theo nhu cầu thực tế của hệ thống.
